Специальный станок гидроабразивной резки для толстого металла
Специальный станок гидроабразивной резки для толстого металла
Специальный станок гидроабразивной резки для толстого металла
Специальный станок гидроабразивной резки для толстого металла
Оставить заявку
Поделиться в социальном ПО: Facebook whatsApp Instagram Twitter
  • ОПИСАНИЕ
  • ПРИМЕНЕНИЕ
  • Опции

Преимущества гидроабразивной резки:

1. Многообразие обрабатываемого материала

2. Высокое качество и точность

3. Толщина резки обрабатываемого материала

4. Отсутствие термической деформации и оплавлений на краях реза

5. Существенно меньшие потери материала

6. Удобные условия оплаты---Возможна оплата на различных условиях в том числев рассрочку, либо через лизинг

7. Комплексный подход к каждой задаче---Поставляем оборудование исходя из технической задачи клиента, что обеспечивает 100% результат работы наших станков

8. Гарантийная и постгарантийная поддержка---Мы предоставляем расширенную гарантию сроком до 3-х лет и осуществляем постгарантийное обслуживание по договору

9. Онлайн поддержка оборудования---Мы контролируем качество работы нашего  оборудования дистанционно

10. Безупречная репутация---Мы тщательно следим за тем, чтобы наш клиент всегда был доволен



Особенности конструкции:

1. Координатный стол с ванной из стали толщиной 5 мм и высотой 700 мм.

2. Система перемещения. Высокоточный серводвигатель Yaskawa обладает надежным управлением, высокой скоростью и устойчивой работой, а также ШВП и линейные направляющие с автоматической системой смазки , которые гарантируют точность передачи, высокое качество и продолжительный срок службы.

3. Мультипликаторный насос высокого давления. Благодаря ему и создается необходимое давление для того, чтобы вода стала высокоточным резаком. Оснащен дополнительной системой фильтрации воды, защитой по уровню воды и давлению.

4. Система ЧПУ. Легкое управление графическим интерфейсом и процессом резки в режиме реального времени.

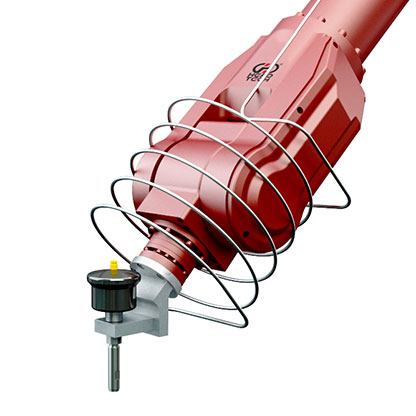

5. Режущая головка. В режущей головке энергия водяной струи под высоким давлением используется для ускорения частиц абразива и позволяет обрабатывать различные материалы гидрообразивной струей высокого давления.

6. Автоматическая система подачи абразива. Система непрерывной подачи абразива к резервуару на станке, служит для транспортировки абразива к режущей головке станка. Передача абразивной смеси осуществляется с помощью цифрового устройства, которое способно значительно увеличить эффективность.



 Установка гидроабразивной резки компании "HEAD" является промышленным оборудованием, способным обрабатывать широкий спектр твёрдых и мягких материалов. Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абрзивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, стекла, камня. Гидроабразивная резка является наиболее подходящим способом обработки для материалов чувствительных к высоким температурам.

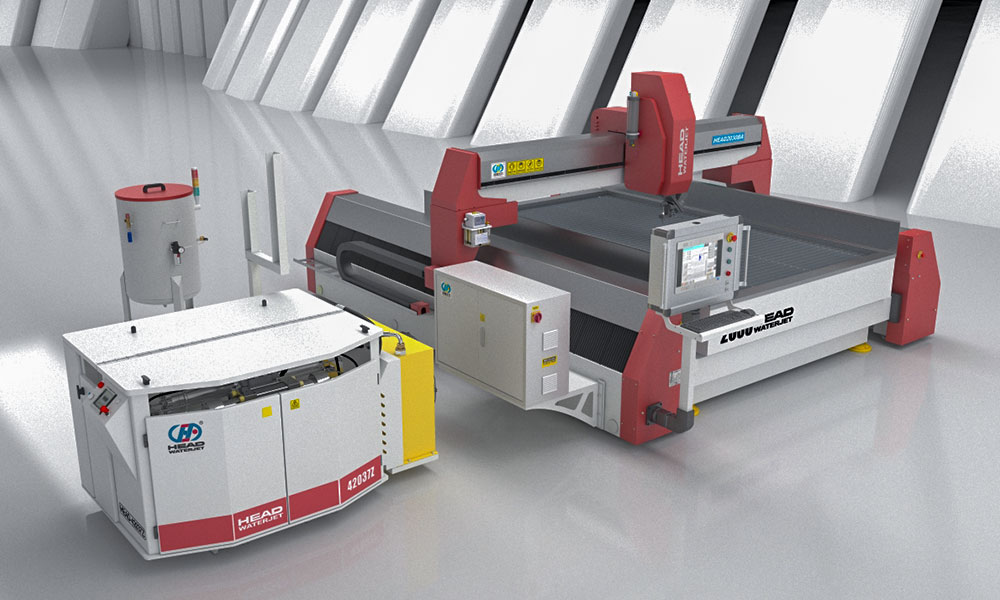

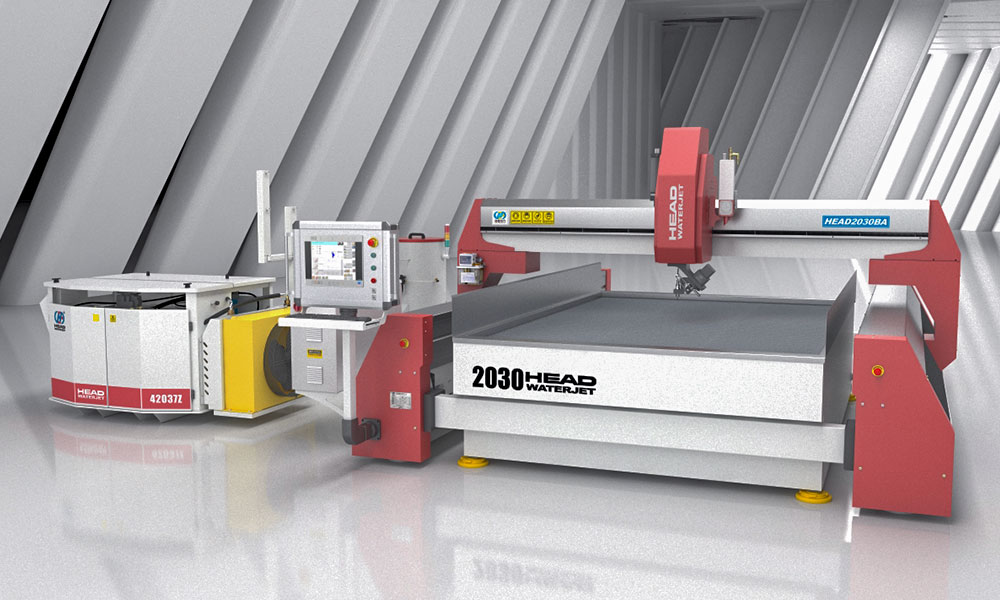

      Станки гидроабразивной резки "HEAD" разделяются на портальный и консольный типы. Ниже представлена стандартная портальная установка

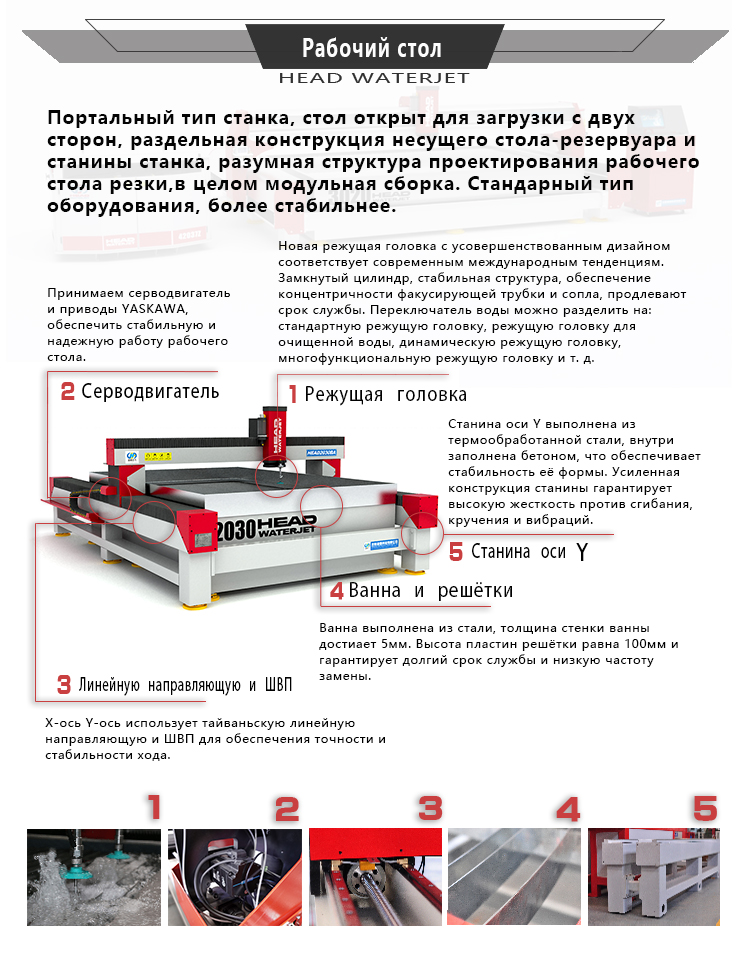

1.Рабочий стол

станина

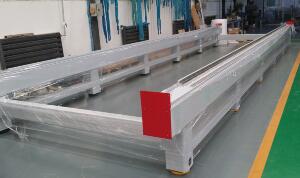

Станина оси Y

Выполнена из термообработанной стали, внутри заполнена бетоном, что обеспечивает стабильность её формы. Усиленная конструкция станины гарантирует высокую жесткость против сгибания, кручения и вибраций.

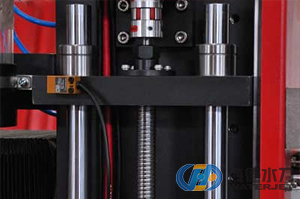

ось Z

На осях Z находится cтруктура из двойных направляющих и четырёх ползунов, обеспечивающих хорошую стабильность и высокую точность.

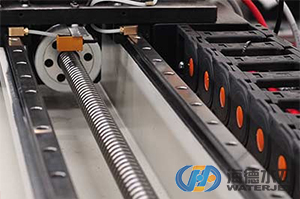

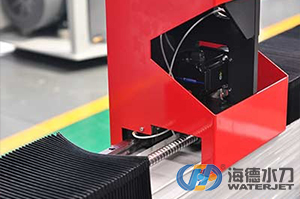

Линейная направляющая и ШВП

Все оси X Y пользуют линейную направляющую и шарико-винтовые передачи от марки из Тайвани.

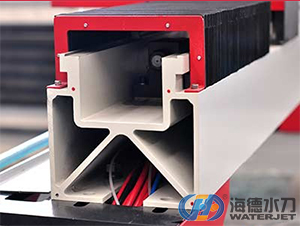

Поперечина оси Х

Поперечина Х оси рабочего стола выполнена из прессованного алюминиевого сплава. Её характеристики - лёгкий вес, высокая интенсивность, хорошее сопротивление давлению и высокая точность. Наша компания использует алюминиевый сплав номер 6063, толщина станины достигает 8мм.

Опоры

Опоры на осях Y имеют съёмное смотровое окно, благодаря которому удобно осуществлять техническое обслуживание и ремонт серводвигателя.

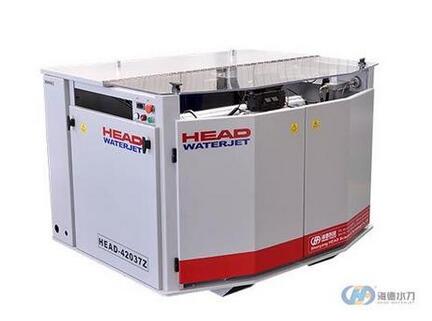

2.Насос высокого давления


Насос высокого давления


Макс. рабочее давление: 420Mpa

Рабочее давление: 370-390Mpa

Макс. давление масла: 21Mpa

Макс. расход воды: 3.7LPM

Питание: 380V/3P/50Hz

Мощность системы: 37KW

Максимальный диаметр сопла: 0.33мм

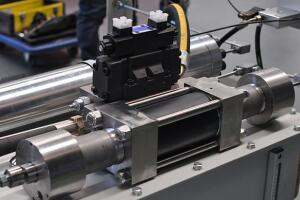

Мультиприкатор Accustream


Главные детали мультипликатора произведены в Америке("Аccustream"), гарантируя передовую разумную структуру и высокую стабильность давления.

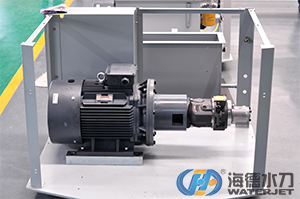

Двигатель  Cименс


Оснащен  трехфазный асинхронный двигателем Siemens.

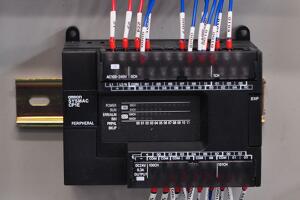

   PLC  OMRON


PLC

В целом управляет и координирует, произвден в Японии ("OMRON")

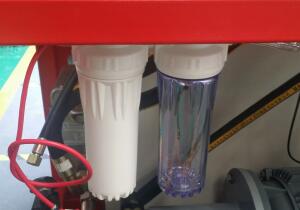

Двойные фильтры


Двойной фильтр, произведенный в Японии, обеспечивает хороший эффект фильтрации и гаратнирует качество воды.

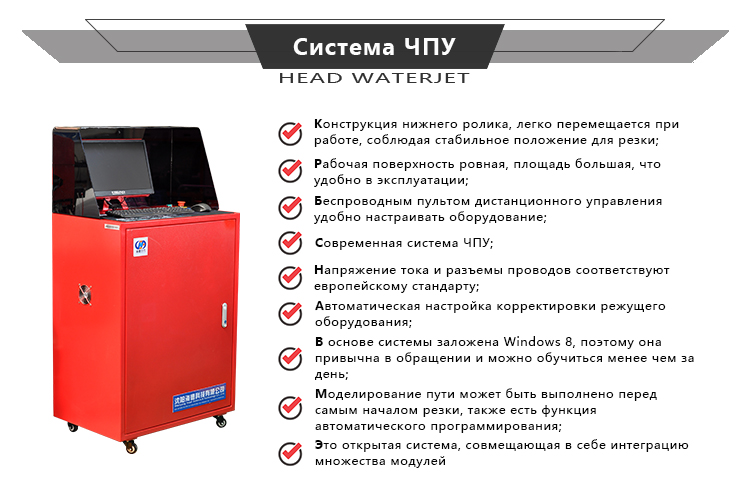

3.Стойка ЧПУ

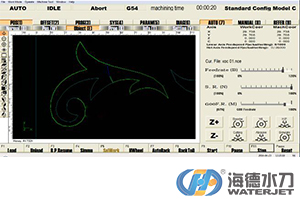

Программное обеспечение  WEIHONG

Программное обеспечение "WEIHONG"

Специальное программное обеспечение для станка гидроабразивной резки марки "WEIHONG" создано в Шанхае. Функции Weihongyun® «Управление производством» и «Оценка производительности» предоставляют систему управления производством в облаке (MES), которая дает предприятиям хороший инструмент для повышения производительности персонала и эффективности оборудования. Функция «техническое обслуживание оборудования» предоставляет предприятиям различные виды статистики аварийных сигналов, управление расходными материалами, управление инструментами и другие рабочие функции, что очень помогает обслуживанию и доступности оборудования.

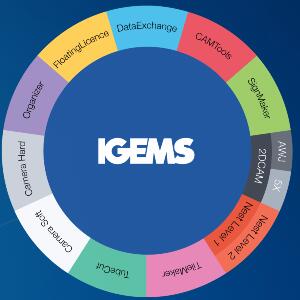

Программное обеспечение IGEMS

Программное обеспечение IGEMS (Опция)

IGEMS — это модульная CAD/CAM/NEST система. Программа включает в себя большое количество модулей, помогающих решать многие задачи по резке.

Преимущества:

1. Качественный CAD;

2. Хороший дизайн;

3. Открытая технологическая база данных;

4. Модуль для 5X резки;

5. Множество языковых версий;

6. Беспроблемная поддержка со стороны производителя;

7. Имеет параметры резки по разным материалам и их толщине, можно задать разумную скорость резки, что очень удобно для оператора.

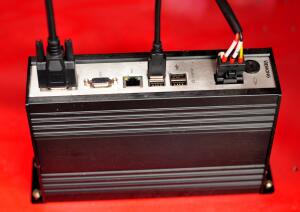

Промышленный компьютер управления WEIHONG


Промышленный компьютер управления "WEIHONG".

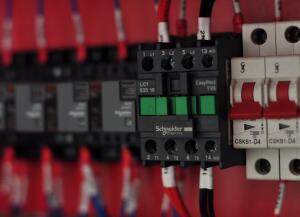

Электронные компоненты Schneider

Электронные компоненты от "Schneider".

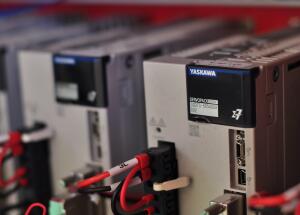

Электромотор и серводвигатель YASKAWA

Электромотор и серводвигатель от "YASKAWA".

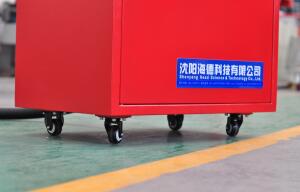

Всестороннее кольцо

Всестороннее колесо помогает удобно передвигать стол управления.


4. Cистема автоматической подачи абразива

Автоматическая система подачи абразива

Высокая производительность резки достигается благодаря ускоренной и равномерной подаче абразива, а также автоматическому контролю над всем процессом подачи абразива.
Пневматический клапан обеспечивает бесперебойную подачу абразивного материала исключая засорения.
Объем бака для абразива – 200 литров. Одного бака хватает на 8 часов работы.

Новый тип управления абразива

Новый тип управления подачей абразива очень надёжен и решает вопрос по рефлюксу воды и пробке абразива, а также по регулированию количества абразива.


Применение гидроабразивной резки
Станки гидроабразивной резки широко применяются в таких сферах, как:
· Машиностроение;
· Авиационная промышленность;
· Космическая сфера;
· Инструментальная промышленность;
· Военное дело;
· Обработка камней.

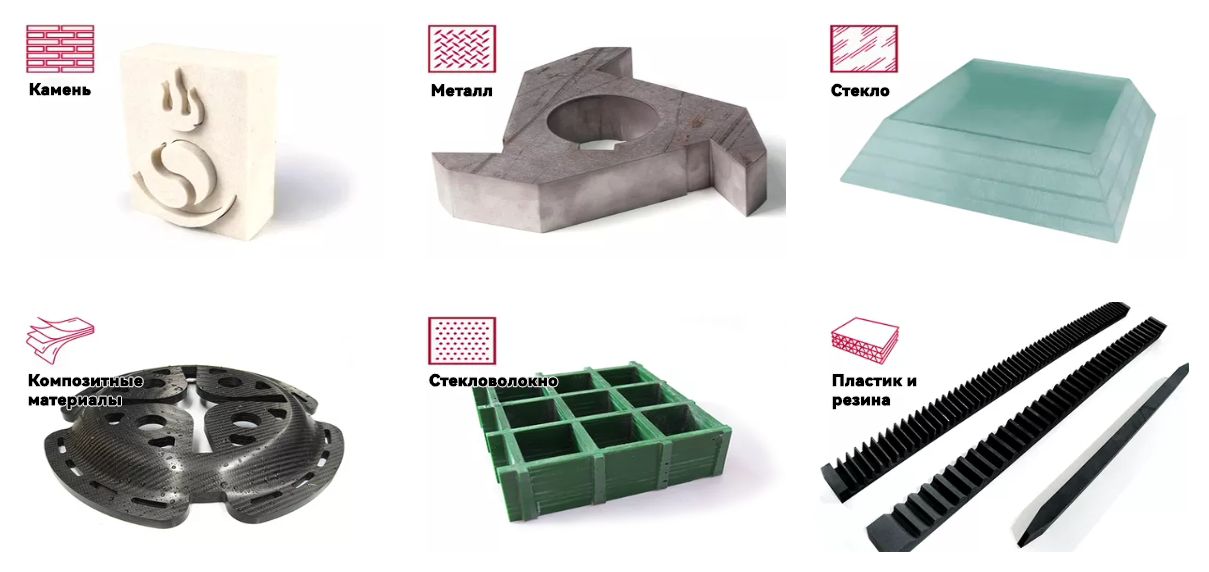

Гидроабразивная технология предусматривает обработку разных материалов посредством их обычного раскроя или резки фигур по контуру. Гидроабразивные станки могут резать такие материалы, как:
· Пластик;
· Металл (черный, цветной, сплав);
· Труднообрабатываемые сплавы;
· Стекло (триплекс, армированное, бронированное, стеклотекстолит и другие виды);
· Камни (искусственные и природные);
· Композиционные изделия;
· Прозрачные и пористые изделия;
· Керамическая плитка и керамогранит;
· Бетон и железобетон;
· Сэндвич-панели и сотовые конструкции.

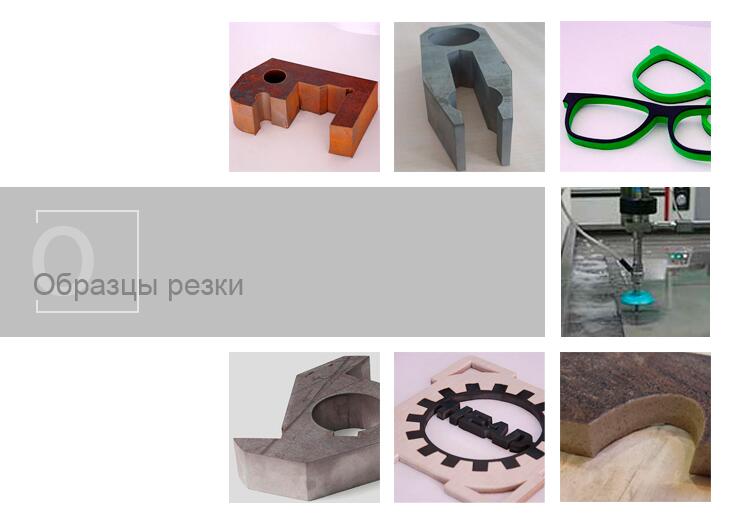

Результат гидрорезки

Наш сервис:

  1. Техническое обслуживание бесплатно в течение 12 месяцев.

  2. Мы предоставляем расходные материалы по агентской цене.

  3. После покупки станка вам доступны 24 часа онлайн-сервиса и бесплатная техническая поддержка.

  4. Станок регулируется перед поставкой, рабочий диск включается в комплект поставки. Если у вас появятся какие-либо вопросы, смело обращайтесь к нам.

  5. Мы предоставляем инструкцию по эксплуатации и видео для установки программного обеспечения и использования станка, также мы отправляем профессионального специалиста на фабрику клиента и проводим недельную подготовку, включая обучение принципу работы станка, автоматическое рисование САПР, решение общих проблем и т. д.
