AC5-ти осевая режущая головка
AC5-ти осевая режущая головка
Оставить заявку
Поделиться в социальном ПО: Facebook whatsApp Instagram Twitter
  • ОПИСАНИЕ



В последние годы с развитием технологий контроля и передвижения была внедрена система очистки воды из пяти осей (с песком или чистой водой). 5 осей называются X (передняя / задняя), Y (левая и правая), Z (Верхняя и нижняя), A (вертикальная) и C (вращение вокруг A). Оборудование для резки струй воды, как новая технология, предназначено для продукции высшего класса.

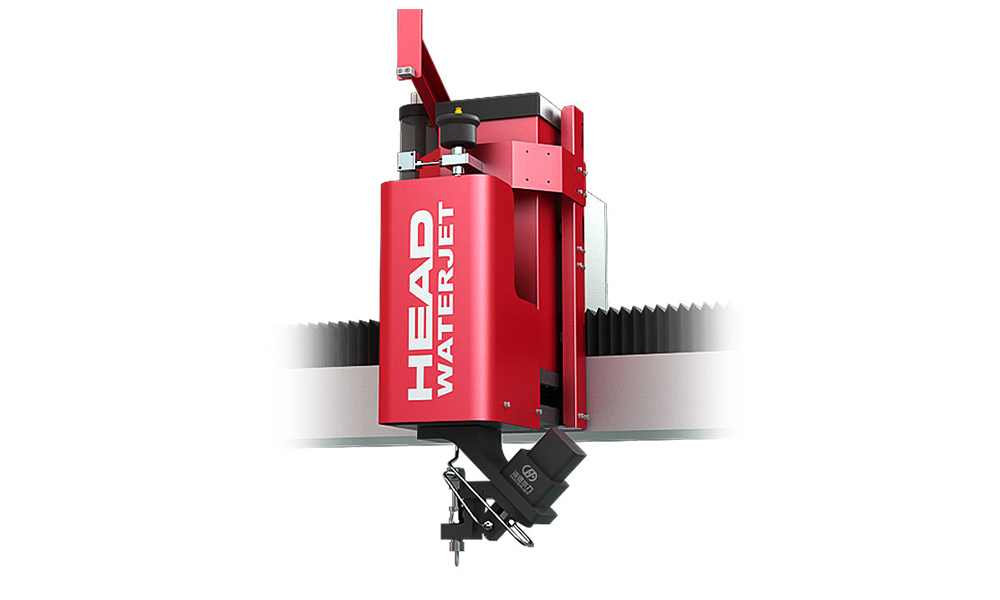

АС 5-ти осевая режущая головка (2).jpg

5-ти осевая режущая головка отлично подходит для гидроабразивной резки камня и металла на высокой скорости. С ее помощью можно выполнять резку по кругу, коническую и вертикальную резку, снятие фасок и пр.

Механический модуль 5-осевой гидроабразивной режущей головки с ЧПУ состоит из 5 осей: X, Y, Z, A и C, где Y – портальные оси, Z – ось, управляющая вертикальным перемещением режущей головки, A – ось колебания, С – ось вращения.

Наша АС 5-ти осевая режущая головка - это решение для высокоточной гидроабразивной резки. Можно выполнять обработку плоскости и обработку в 3D с первого раза,не прибегая к посторной резке.

Лучший результат гидрорезки - резка происходит на острых углах без неточностей и неровностей.

Более эффективная обработка - бесконечное вращение оси С и быстрая скорость угла улучшает эффективность обработки в несколько раз.

Широкий спектр технологии - может реализовывать цилиндрическую мозаику, большую угловую фаску, выполнение автозапчастей, металлообработку и неметаллическую композитную резку.

Сильная структурная жесткостьМалая термическая деформацияБесконечное вращение оси С
При действии 380MPA воды отдача высокого давления, изменение отклонения положения точки резания составляет менее 0,01 ммПри изменении температуры с 0 до 40 градусов отклонение положения точки резки составляет менее 0,01 ммБесконечное вращение оси С исключает неровности, возникающие при долгой резке на одном месте, вызванное пуском и остановкой воды под высоким давлением.

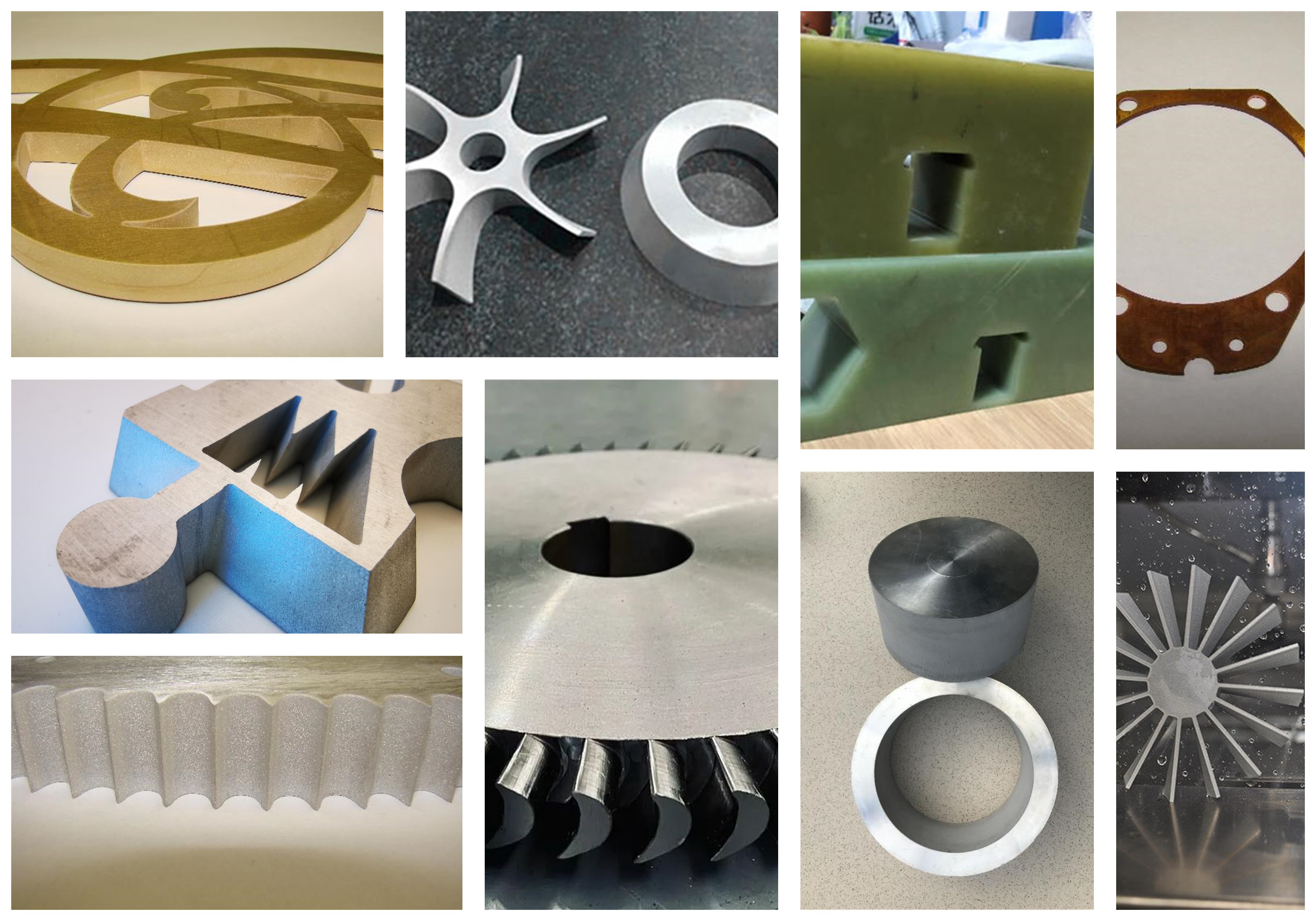

AC 5 осевой гидроструйный пресс может резать различные материалы, такие, как металлы, сталь, лес, стекло, камень, мрамор, гранит, алюминий, черепица, керамика и композиционные материалы.

Наша АС 5-ти осевая режущая головка - это решение для высокоточной гидроабразивной резки. Можно выполнять обработку плоскости и обработку в 3D с первого раза,не прибегая к посторной резке.


Лучший результат гидрорезки - резка происходит на острых углах без неточностей и неровностей.

Более эффективная обработка - бесконечное вращение оси С и быстрая скорость угла улучшает эффективность обработки в несколько раз.

Широкий спектр технологии - может реализовывать цилиндрическую мозаику, большую угловую фаску, выполнение автозапчастей, металлообработку и неметаллическую композитную резку.

Технический параметр

Размер

386×222×698мм

Радиус вращения

266мм

Градус вращения Оси С

±540°/ неограниченно

Угол резания

±75°

Точность резки

±0.01мм

Макс. скорость вращающей оси

60rpm

Мощность двигателя оси А

100w

Мощность двигателя оси C

400w

Вес

29кг
