Станок для гидроабразивной резки 4020
Станок для гидроабразивной резки 4020
Станок для гидроабразивной резки 4020
Станок для гидроабразивной резки 4020
Оставить заявку
Поделиться в социальном ПО: Facebook whatsApp Instagram Twitter
  • ОПИСАНИЕ
  • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Преимущества гидроабразивной резки:

1. Многообразие обрабатываемого материала

2. Высокое качество и точность

3. Толщина резки обрабатываемого материала

4. Отсутствие термической деформации и оплавлений на краях реза

5. Существенно меньшие потери материала

6. Удобные условия оплаты---Возможна оплата на различных условиях в том числев рассрочку, либо через лизинг

7. Комплексный подход к каждой задаче---Поставляем оборудование исходя из технической задачи клиента, что обеспечивает 100% результат работы наших станков

8. Гарантийная и постгарантийная поддержка---Мы предоставляем расширенную гарантию сроком до 3-х лет и осуществляем постгарантийное обслуживание по договору

9. Онлайн поддержка оборудования---Мы контролируем качество работы нашего  оборудования дистанционно

10. Безупречная репутация---Мы тщательно следим за тем, чтобы наш клиент всегда был доволен

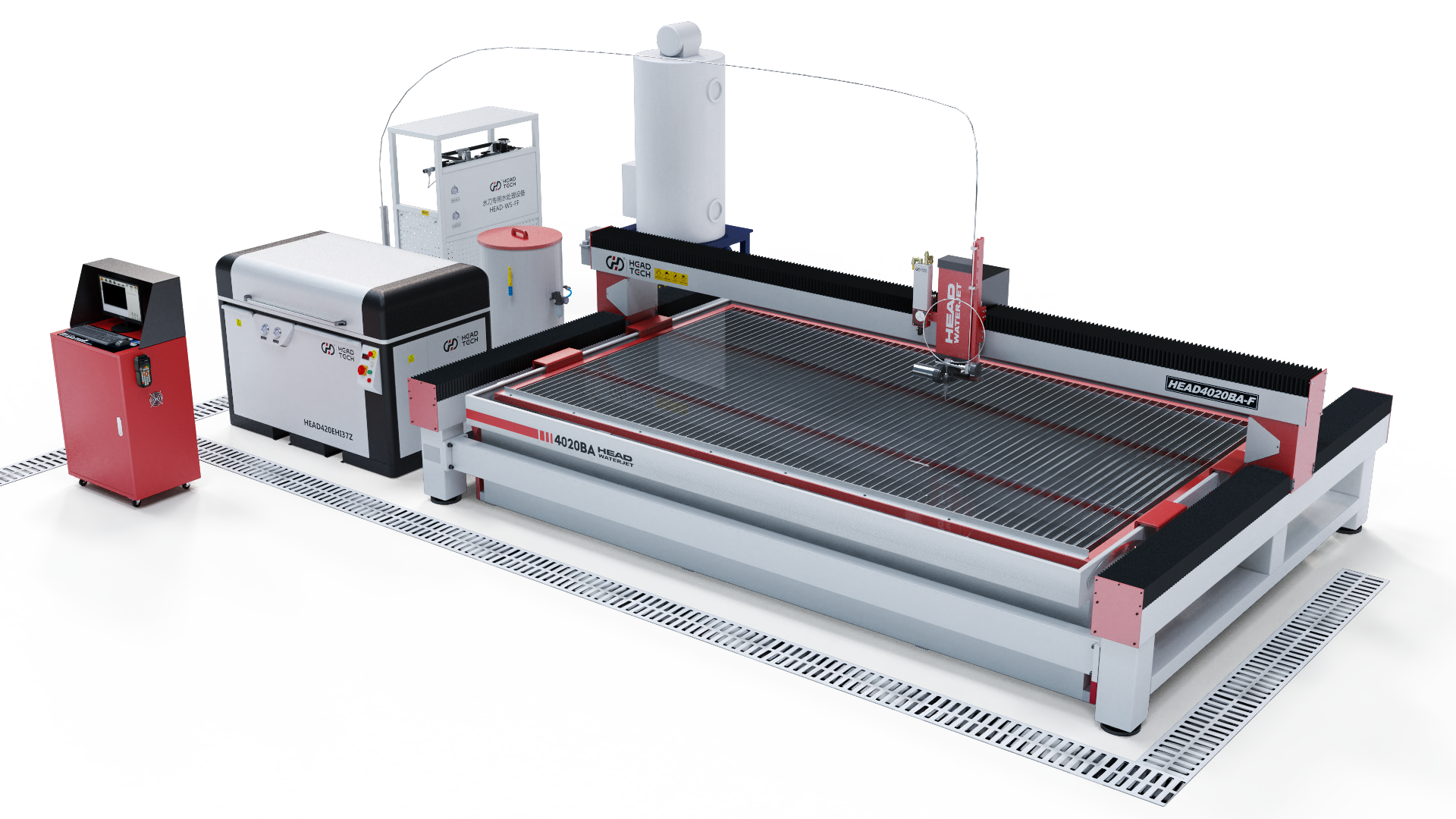

Особенности конструкции:

1. Координатный стол с ванной из стали толщиной 5 мм и высотой 700 мм.

2. Система перемещения. Высокоточный серводвигатель Yaskawa обладает надежным управлением, высокой скоростью и устойчивой работой, а также ШВП и линейные направляющие с автоматической системой смазки , которые гарантируют точность передачи, высокое качество и продолжительный срок службы.

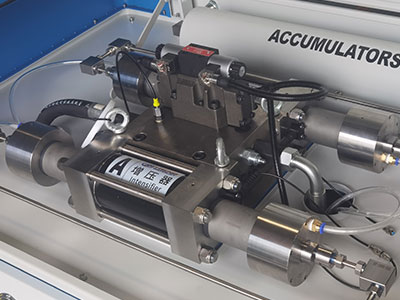

3. Мультипликаторный насос высокого давления. Благодаря ему и создается необходимое давление для того, чтобы вода стала высокоточным резаком. Оснащен дополнительной системой фильтрации воды, защитой по уровню воды и давлению.

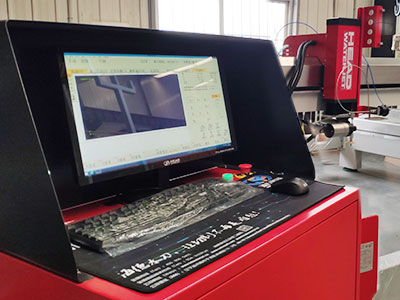

4. Система ЧПУ. Легкое управление графическим интерфейсом и процессом резки в режиме реального времени.

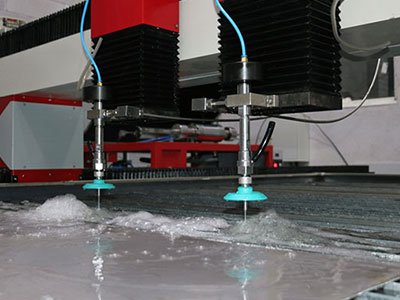

5. Режущая головка. В режущей головке энергия водяной струи под высоким давлением используется для ускорения частиц абразива и позволяет обрабатывать различные материалы гидрообразивной струей высокого давления.

6. Автоматическая система подачи абразива. Система непрерывной подачи абразива к резервуару на станке, служит для транспортировки абразива к режущей головке станка. Передача абразивной смеси осуществляется с помощью цифрового устройства, которое способно значительно увеличить эффективность.

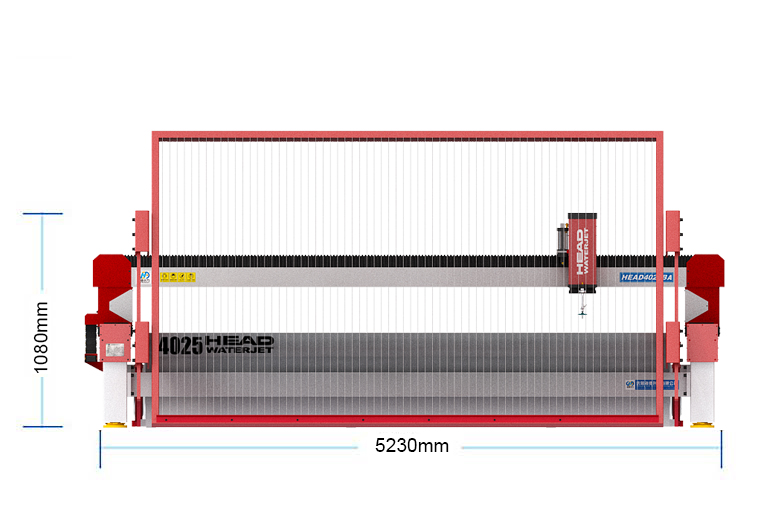

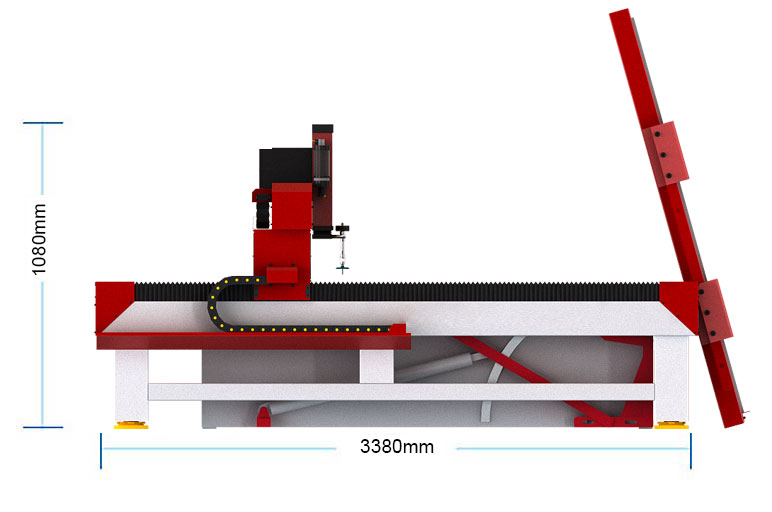

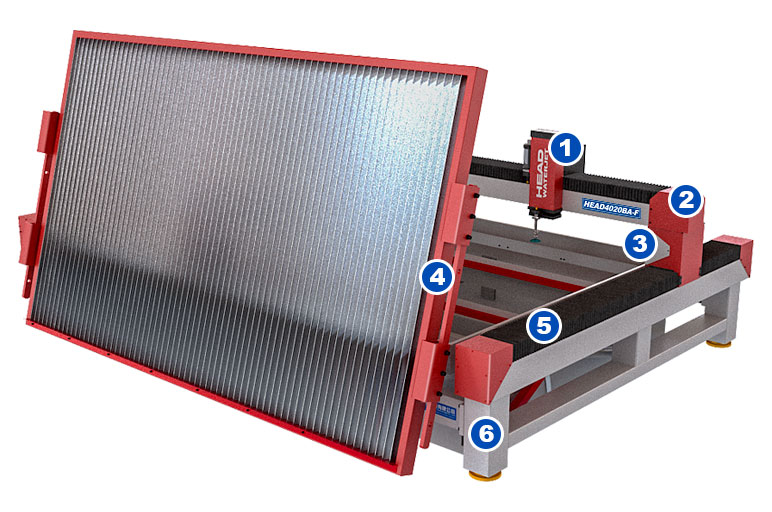

Диаграмма размеров платформы


1.На осях Z находится cтруктура из двойных направляющих и четырёх ползунов, обеспечивающих хорошую стабильность и высокую точность.

2.Поперечина Х оси рабочего стола выполнена из прессованного алюминиевого сплава. Её характеристики - лёгкий вес, высокая интенсивность и точность.

3.Опоры на осях Y имеют съёмное смотровое окно, благодаря которому удобно осуществлять техническое обслуживание и ремонт серводвигателя.

4.Облегчает загрузку и разгрузку большого листа (снижает трудоемкость работ); Повышает эффективность всего процесса обработки за счет сокращения времени загрузки материала на рабочий стол

5.Все оси X Y пользуют линейную направляющую и шарико-винтовые передачи от марки из Тайвани.

6.Станина оси Y. Выполнена из термообработанной стали, внутри заполнена бетоном, что обеспечивает стабильность её формы. Долгий срок службы

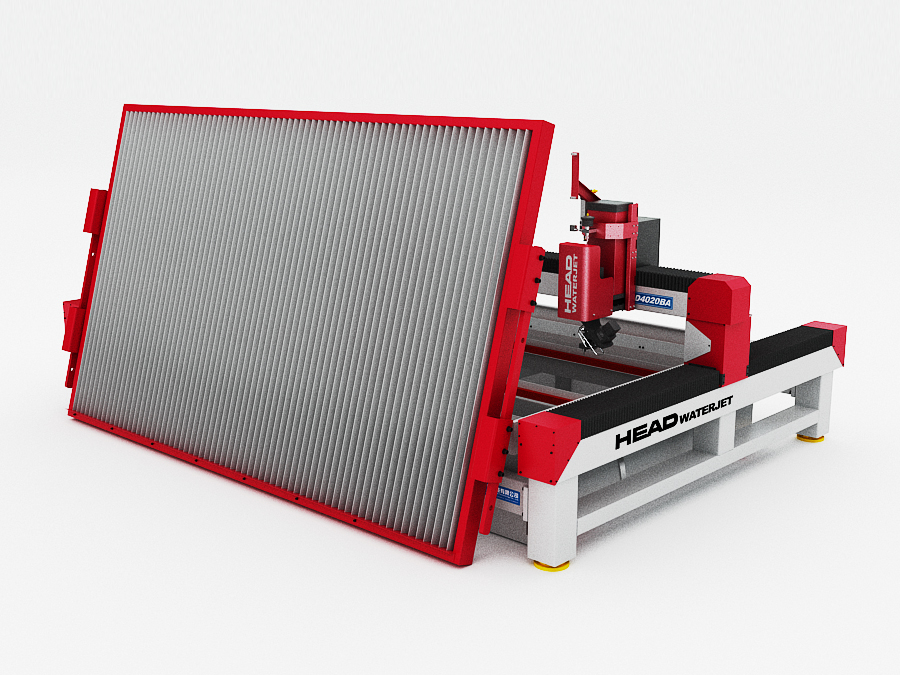

В строительно-отделочной работе  много обработать большой лист керамограниа. Обработка и резка большого листа часто приведет к повреждению. Для решения этой проблемы наша компания спроектировала и разработала оборудование 4020 с гидравлическм загрудчиком.

Рабочий стол с гидравлическим загрузчиком призван уменьшить себестоимость продукции за счет ускорения таких вспомогательных процессов, как загрузка и разгрузка крупногабаритных материалов. Масимальный угол наклона составляет 75 градусов.

Наклонный рабочий стол оснащен гидроприводом и служит для облегчения работ, связанных с загрузкой/разгрузкой.

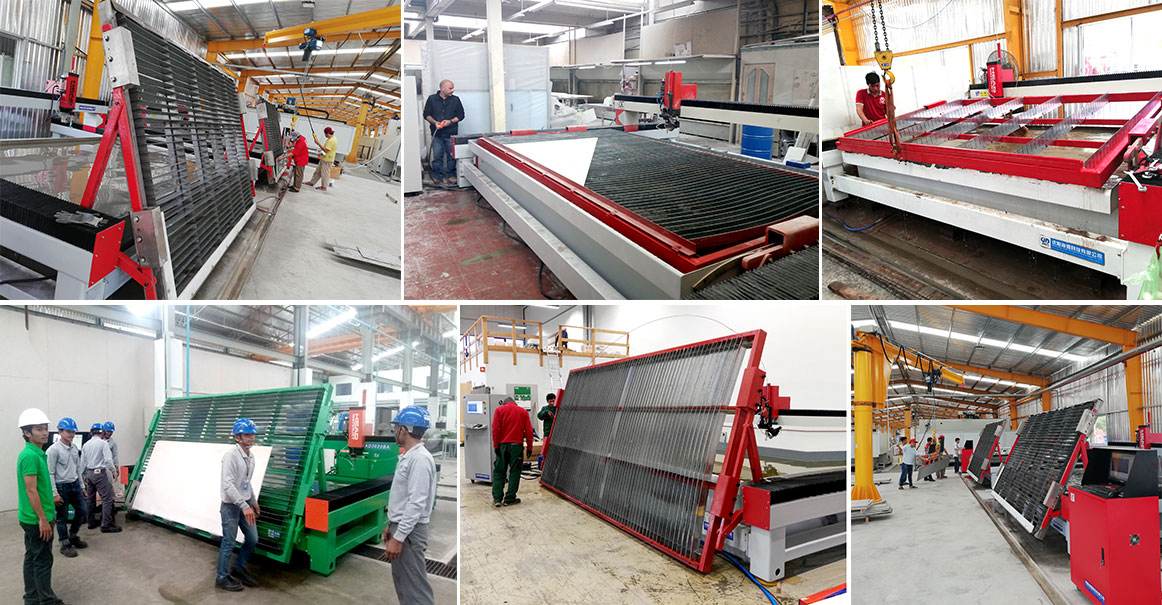

Применяется для загрузки/разгрузки машин гидроабразивной резки при обработке крупногабаритного стекла или каменных слэбов. Может автоматически осуществлять разгрузку материала после завершения программы резки. Загрузка производится в полуавтоматическом режиме. Поворот стола осуществляется плавно.

Преимущества использования:

1. Облегчает загрузку и разгрузку машины (снижает трудоемкость работ);

2. Повышает эффективность всего процесса обработки за счет сокращения времени на установку материала на рабочем столе и снятие готового изделия (снижает себестоимость продукции);

3. Позволяет исключить риск повреждения материала при загрузке или разгрузке.

Технические характеристики:

Макс. нагрузочная способность..............1000 кг

Макс. угол наклона................................75 градусов


Мы считаем "крупноформатной" плитку таких размеров как 90х180см, 120х240см, 100х300см,150х300см и другие. Особенностью широкоформатной плиты является не только размер, но и толщина, из-за которой образовалось понятие "тонкая плитка". Резка плитки может осуществляться плиточниками на объекте, но поднять такую большую плитку на этаж не всегда возможно, безопасно и бюджетно. В таких случаях на помощь приходит специализированный станок. Керамогранит размещается на "рабочем столе станка", программируется задача и запускается поток воды с абразивом. Плитка режется на детали любой формы и размера. Гидроабразивная резка широкоформатной плитки применима для подрезки плит до нужного размера, для резки плитки на большое количество разноформатных деталей, для изготовления геометрических и художественных панно. Резка водой оставляет идеально ровную линию реза, не портит поверхность керамогранита, минимизирует остатки.

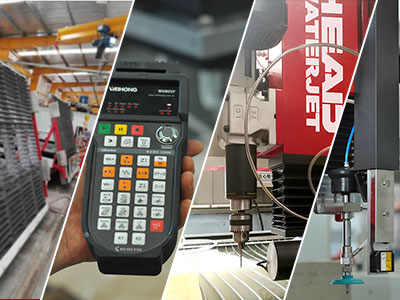

Также следует учитывать

Режущая головка
泵.jpgНасос высокого давления
数控.jpg Система ЧПУ
选配.jpgОпции
